Блоки канатные (ЕТМ-Мастер)

Блоки канатные одно и двух — шкивные ETM

blok1

Тип блока

г/п,
тн

Диаметр, шкива D, мм

А1, мм

В, мм

С, мм

Диаметр, мм

Вес, кг

ETM-75-1S

0,5

75

268

87

50

8-12

1,5

ЕТМ-100-1S

1,0

100

311,5

112

55,5

10-14

2,6

ETM-125-1S

1,5

125

370

140

63,5

13-17

4,8

ETM-150-1S

2,0

150

442,5

168

101

16-20

7,4

ETM-180-1S

3,0

180

498

204

107

19-21

11,9

ETM-250-1S

5,0

250

706,5

276

147

25-31

33,0


ETM-350-1S

10,0

350

750

400

160

28-34

66,0

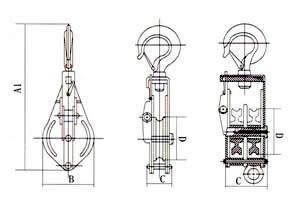

blok2

Тип блока

г/п,
тн

Диаметр, шкива D, мм

А1, мм

В, мм

С, мм

Диаметр

Вес, кг

ETM-100-2S

1,0

100

311,5

112

88

10-14

4,3

ETM-150-2S

2,0

150

442,5

168

146

16-21

12,2

ETM-180-2S

3,0

180

498

204

157

19-22

18,5

ETM-250-2S

5,0

250

706,5

276

220

25-31

50,0

ETM-300-2S

6,0

300

660

330

230

26-35

72,0

Блоки канатные трёхрольные «Мастер-3»

blok3

Тип блока

г/п,
тн

Диаметр, шкива D, мм

А1, мм

В, мм

С, мм

Диаметр каната

ETM-100-3S

0,75 100 320 110 100 8 мм

ETM-125-3S

1,0 125 350 140 115 10 мм

ETM-180-3S

2,0 180 470 210 160 15 мм

blok4



Блоки канатные монтажные отводные

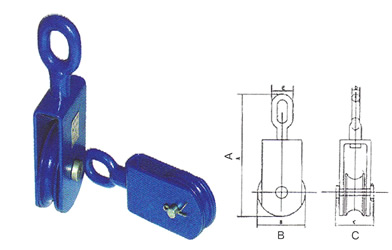

blok otvodnoy



Тип Блока

г/п, тн

А, мм

В, мм

С, мм

D, мм

Е, мм

Диаметр каната, мм

Вес, кг

ETM-IB-75

0,5

195

75

46

12

47

8-12

1,5

ETM-IB-100

1,0

247

100

53

15

57

10-15

2,8









Блоки канатные однорольные с откидной щекой усиленные

blok5

Тип блока

Грузоподъёмность, тн

Диаметр шкива D, мм

мм

A1

A2

В

C

d

E

F

Диаметр каната

ETM-3"-1H с крюком

2,0

73

-

287

82

72

36

32,5

-

7–9 мм

ETM-6"-1H с крюком

4,0

145

-

415

165

72

45

40

-

14–16 мм

ETM-10"-1H с крюком

10,0

250

-

695

255

125

7

68,5

-

24–26 мм

ETM-3"-1S со скобой

2,0

73

283

-

82

72

42

16,5

28

7–9 мм

ETM-6"-1S со скобой

4,0

145

415

-

165

72

56

23

36

14–16 мм

ETM-10"-1S со скобой

10,0

250

680



255

115

80,5

33

54

24–26 мм

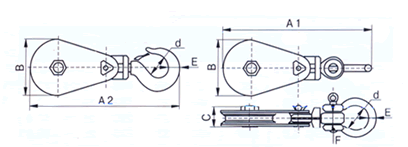

blok6

Блоки канатные используются для поднятия и перемещения в горизонтальной плоскости различных грузов. Устройства представляют собой шкив (иногда не один), установленный в ось на подшипниках скольжения или качения и зафиксированный между двумя стальными пластинами. По специальным прорезям на шкивах – ручьям– движется канат, выполняющий тяговое усилие. Также в корпусе имеется крюк или скоба для подвеса груза. Использование двух или более канатных блоков позволяет реализовать тяговый грузоподъемный механизм  полиспаст, увеличивающий изначально прилагаемое усилие в несколько раз. При транспортировке грузов небольшого веса используют блоки с одним шкивом. Для крупных грузов применяются блоки с двумя и более роликами, через которые можно пустить несколько тросов, тем самым уменьшив нагрузку на механизм.



Наша компания со складов в Ярославле, Иваново, С.Петербурге и Тюмени предлагает широкий ассортимент канатных блоков грузоподъемного и монтажного назначения под зарегистрированным товарным знаком ЕТМ.  У нас вы можете купить одно-, двух- или трех- шкивные блоки грузоподъемные и отводные (монтажные). Все канатные блоки ЕТМ оснащены масленками позволяющими легко смазывать подшипники скольжения и откидными «щеками» для запасовки каната. Для особо тяжелых условий эксплуатации имеется усиленное исполнение грузоподъемных канатных блоков с крюком или скобой для подвеса.

Мы рады предложить вам: блоки, блоки грузовые, блоки отводные, блоки одношкивные, блоки двушкивные, блоки трехшкивные,  блоки усиленные, блоки канатные, блоки однорольные.
